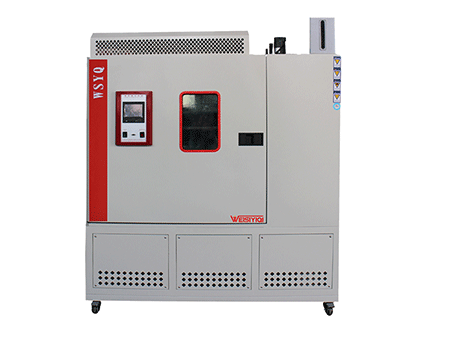

積冰凍雨試驗機

產品詳情

一、產品簡介：

設備主要功能

積冰凍雨試驗機也叫積冰凍雨試驗箱適用于對軍用裝備實驗室積冰/凍雨試驗，主要用于檢驗產品耐受積冰/凍雨環境、在積冰/凍雨環境下工作、確定除冰設備和技術的有效性，包括現場規定使用的設備和方法的效能，適用于模擬暴露在由于冰雨或毛毛雨產生的積冰條件下的裝備及由于海水濺沫或霧狀物而引起冰的積聚對其工作性能影響的裝備

二、積冰凍雨試驗箱性能指標及各系統組成：

型號	WS-JSDY-1000
試樣限制	本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存
容積、重量和尺寸
降雨面積			長1000mm * 寬1000mm
降雨外部尺寸			約：1140×2000×1540（mm） W×H×D
降雨控制柜尺寸			約：800×1000×1300（mm） W×H×D
樣品架			按客戶要求定制
降雨環境室			在客戶現有的8立方高低溫試驗室內加裝
重量			約300㎏
工作噪音			≤70db在機臺正前方離機臺1米并離地面1.2米處測量
較大功率			5KW
較大電流			20A
試樣電源（此項為選購）			在試驗箱內安裝防水插座，供電為AC 220V 20A
供電條件和電源			AC220V單相二線 +保護接地；電壓允許波動范圍10%V；頻率允許波動范圍50±0.5ＨZ；TN-S方式供電或TT方式供電保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本，設備使用箱內放置通電試料時，試料電源請使用外加電源，不得直接使用本機電源；
主要技術參數
使用環境條件		環境溫度為5～35℃、相對濕度≤85%RH
滴雨強度		25mm/h
滴水孔徑		φ0.4mm
雨滴直徑		1.0mm～1.5mm
積冰厚度		6mm、13mm、37mm、75mm，可選
冰密度		0.2g/cm3～0.9 g/cm3
水溫		（0～5）℃
溫度波動度		±0.1℃
升降和移動裝置		整套系統可以移動和升降，升降高度≧500mm
降雨盤孔間距		25mm
試驗滿足條件		GJB150.22A-2009軍用裝備實驗室環境試驗方法第22部分：積冰/凍雨試驗
降雨裝置結構		降雨盤材質：SUS304#不銹鋼 1.2mm厚降雨支撐架材質：SUS304#不銹鋼方通50*50焊接而成降雨盤升降方式：高低溫試驗室外置升降電機提升控制箱和測試箱為分體式降雨支撐架直接固定在高低溫試驗室地面上，安裝處加強處理降雨支撐架底部設置排水槽降雨箱位于試驗箱中心位置
控制面板		控制器、電源開關、降雨箱升降按鈕開關、RS232通訊界面
配電控制柜		總電源斷路器、配電板、散熱風機、水壓調節閥、水流量計、水壓表、水泵
機械室		制冷裝置、散熱風機及供水管道等
補水系統		自來水供水閥，自制大水箱，純水過濾機組，水泵增壓控制降雨量；
電氣控制系統
控制器	液晶顯示觸摸屏控制器 TEMP880，分別控制降雨溫度、降雨周期及時間
顯示界面	. 5.7寸液晶彩色觸摸對話式顯示屏 .可顯示溫度設定值、溫度當前值 .可顯示溫度出力值 .可顯示執行程序組別及執行程序段次，程序時間和時間訊號控制狀態 .可顯示自動演算畫面及程序待機跳段畫面 .可顯示記錄資料及曲線狀態畫面 .可顯示當前曲線及編輯程序曲線和歷史運行曲線 .可顯示故障提示及簡易故障排除
程序容量及控制功能	可使用的程序量:較大120組,1個程序可由1~99段次組合而成可使用的記憶容量: 1200段，可重復執行命令:每一個命令可達999次，程序斜率設定可由時間軸來設定，程序間可設定聯結使用，程序之制作采對談式操作簡單具有編輯,清除,插入等功能，4組時間信號輸出控制(可控制待測物ON/OFF動作) 具有9組PID參數設定，程序執行中具有跳段,保持功能，可顯示曲線,資料獲?。蝗掌?、時間調整功能；按鍵及畫面鎖定(LOCK)功能，可連接計算機使用，8點DI異常輸入及10點DO信號控制
通訊	RS-232通訊界面，可做為監控及遙控系統、記錄試驗資料
運行方式	程序方式 / 定值方式
設定方式	中/英文界面、觸摸式輸入
顯示分辨率	溫度：0.01℃；時間： 1min;
斷電記憶功能	可設定斷電恢復模式為：熱起/冷起/停止；較大斷電記憶時間為3年
預約開機功能	可隨意設定開機時間，打開電源后時間到機臺自動運行
輸入	PT100型鉑電阻
曲線記錄功能	具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；較大記錄時間為60天(當采樣周期為1.5min時)
