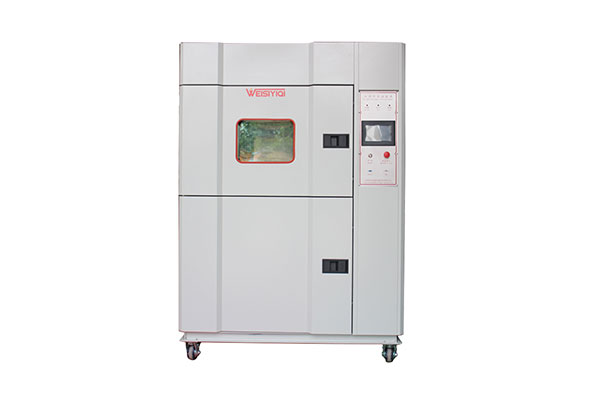

液體油槽式溫度沖擊試驗箱

在線咨詢

產品詳情

一、主要技術指標及簡要配置：

液體油槽式溫度沖擊試驗箱用于確定電子產品、組件、材料等在超高溫和超低溫油槽內溫度循環變化對產品的影響及產品性能變化。

產品名稱	液體油槽式溫度沖擊試驗箱
產品型號	WS-CJ-64L
裝載容量	64L
裝載重量	20kg
載冷劑（合成油）加注量	250L（雙槽）
提籃尺寸（W×D×H）	400×400×400 mm
液槽內箱尺寸（單槽）（W×D×H）	550×700×600 mm
設備外形尺寸（W×D×H）	1650×1450×1550 mm
高溫槽溫度范圍	室溫+25℃～+165℃
低溫槽溫度范圍	室溫+25℃～-75℃
沖擊溫度范圍	-65℃～+150℃
溫度波動度	≤±0.2 ℃
溫度偏差	≤±0.5℃
高低溫沖擊提籃轉換時間	≤8S
溫度恢復時間	≤20秒
溫度恢復條件	滿載條件下，高溫浸泡（+150℃）30min，低溫浸泡（-65℃）30min
升溫速率	室溫升至+160℃≤60min（空載）
降溫速率	室溫降至-75℃≤80min（空載）
供電電源	三相五線制/380VAC，50Hz
裝機功率	12.5kW
工作噪聲	≯68dB(A)
冷卻方式	風冷
制冷方式	斯特林二元復疊制冷系統（SMRC），加低溫冷頭，比傳統的二元復疊系統更加可靠穩定，更加節能。
提籃驅動單元	高可靠電動驅動系統，采用臺灣的螺桿減速電機，運行安全可靠。
熱傳導介質	合成導熱油。價格高昂的進口油分高低溫兩種，沖擊試驗混合以后還要更換。我們采用的合成導熱油，同一種工質，同時耐受高低溫，無需換油，在使用過程中，只需進行少許的添加即可。
制冷壓縮機	制冷先鋒，歐洲谷輪蝶閥式壓縮機 穩定可靠，效率比高
加熱系統	鎳鉻合金不銹鋼加熱器，專業廠家生產
溫度傳感器	高溫區、低溫區和產品區各有1個溫度傳感器，瑞典進口A級Pt100
溫度變送器	瑞典INOR高精度溫度變送模塊
控制系統	Temi8229
可編程控制器	日本松下FP-X系列+自主開發程序
觸摸操作屏	超大真彩7″觸摸屏+自主開發界面全角度自由調節平臺，便于操控 WinCE操作系統 可提供C++、Labviw等全系列驅動代碼，可以實現二次開發。
產品附件	φ50mm引線孔1個，并配備配套硅膠軟塞、遠程控制軟件，
試驗?zāi)Ｊ?/td>	高溫試驗、低溫試驗及沖擊試驗，根據需要自由設定
數據存儲	配備USB/R232接口，全部運行數據實現自由存儲，并可實現自由導出
遠程控制	配備RS232接口，可實現遠程監測和控制
滿足標準	GB/T10589-2006 低溫試驗箱技術條件 GB/T11158-2006 高溫試驗箱技術條件 GB/T10592-2008 高低溫試驗箱技術條件 GB/T 2423.1-2001 試驗A：低溫試驗方法 GB/T 2423.2-2001 試驗B：高溫試驗方法 GJB 150.3A-2009高溫試驗 GJB 150.4A-2009低溫試驗 GJB150.*-2009 軍用設備實驗室環境試驗方法第5部分：溫度沖擊試驗 GB/T5170.2-2008電工電子產品環境試驗設備基本參數鑒定方法溫度試驗設備 GB/T 2423.22-2002 電工電子產品環境試驗第2部分:試驗方法試驗N:溫度變化
